这样的场景，做为UV打印设备制造商的你你一定不陌生：

• 客户拿来的异形工件，每换一款产品就要重新做一套治具
• 深色亚克力板、高反光金属表面上，相机根本找不到Mark点
• 布料打印时稍微一拉伸，图案就歪了
• 产能一上来，人工对位成了整条产线最慢的一环
• ……

随着订单碎片化趋势日益明显，有数据显示，超过65%的企业订单批量缩小，平均订单量下降30%以上，但订单频次增加2-3倍

——传统定位模式已难以适配“小单快反”的市场新常态。

汉森软件视觉定位+喷墨控制系统整体解决方案——让每一台打印机都实现从“看见”到“看清”再到“看准”的能力进化

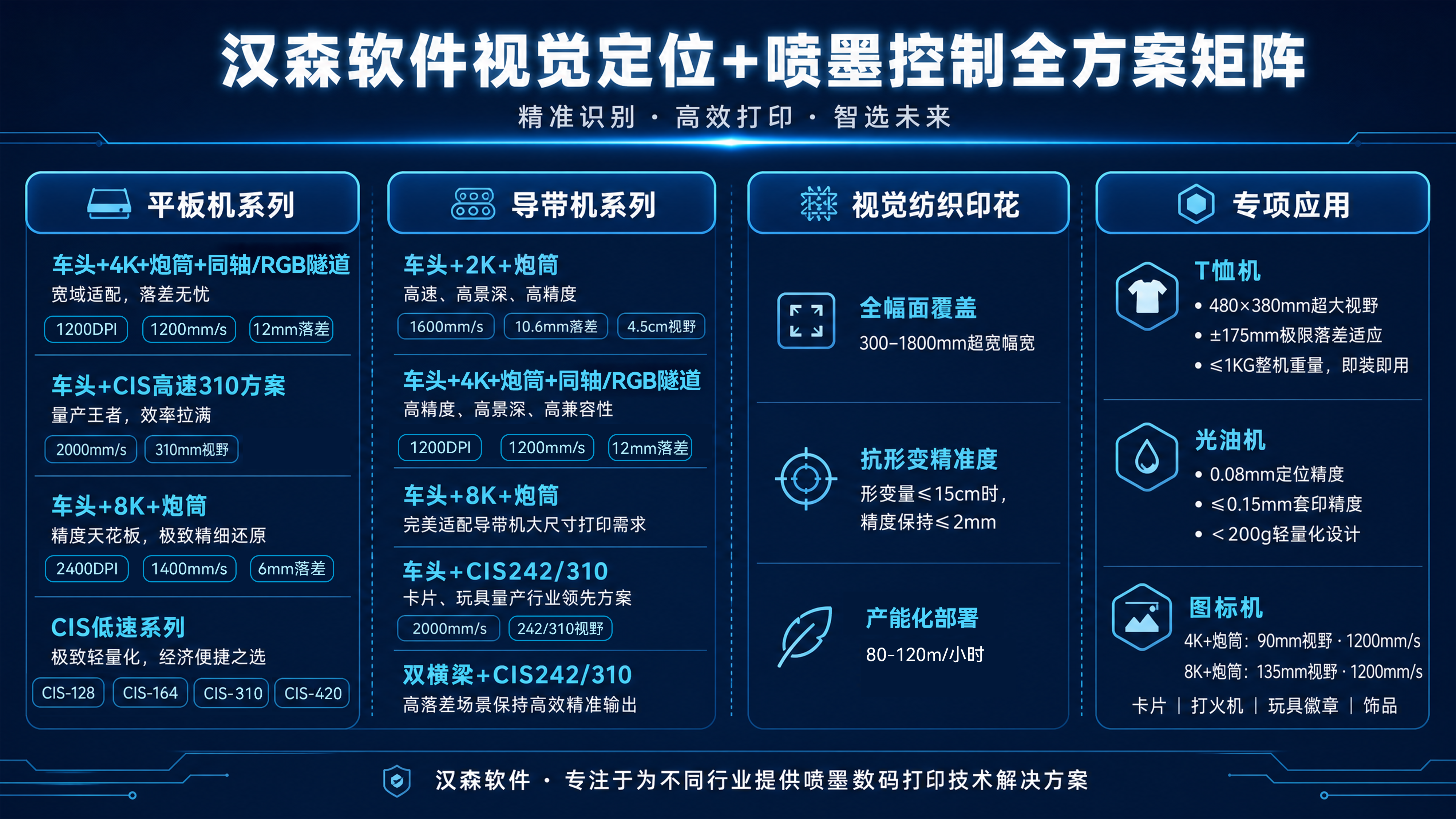

一、汉森视觉方案 · 一张图看懂全矩阵

汉森视觉方案覆盖从平板机到导带机、从纺织印花到专项应用的全场景，无论你的设备是做什么材质、什么工艺，都能找到匹配的视觉定位解决方案。

二、按机型拆解——你的设备适合哪套方案？

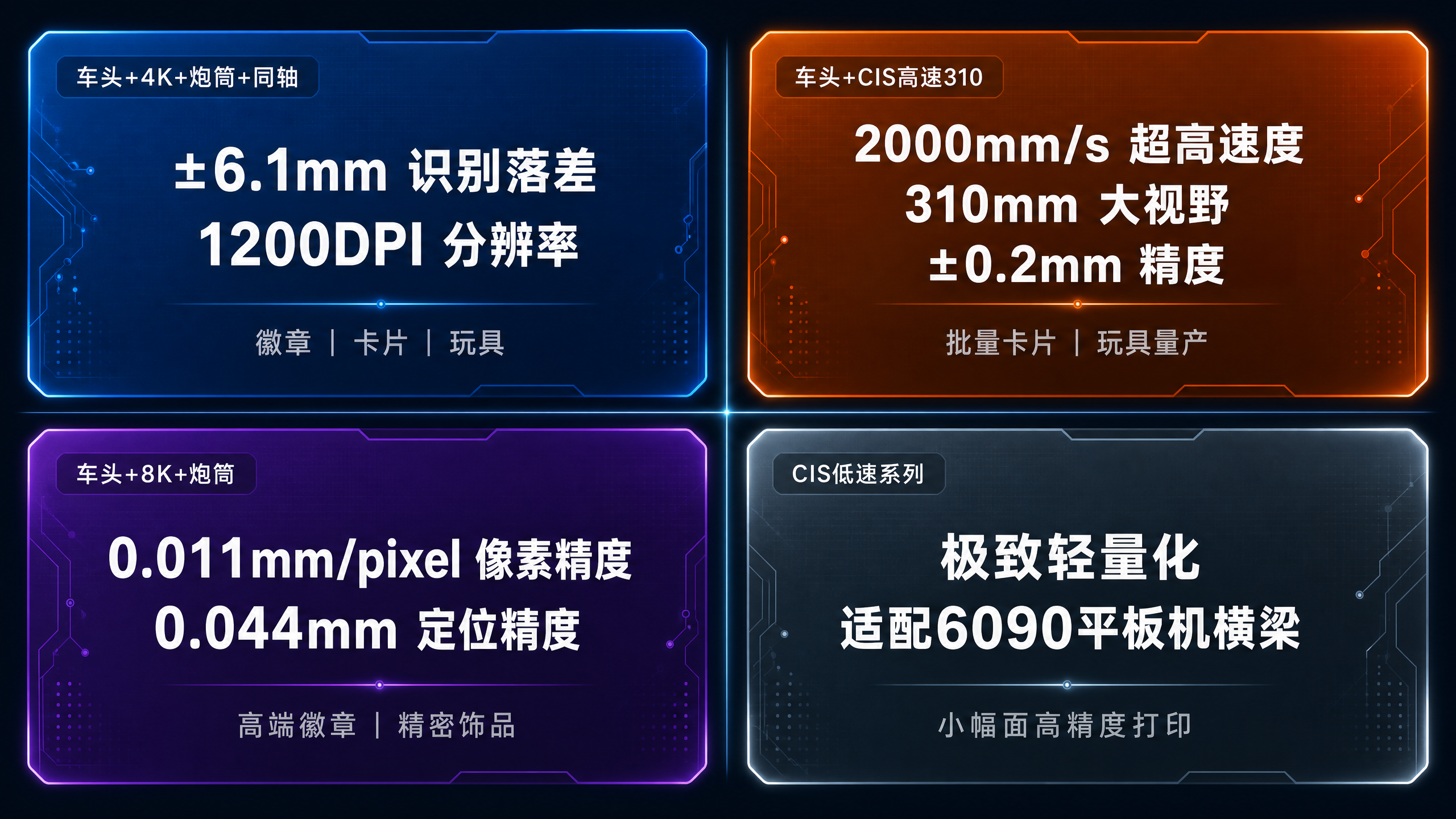

平板机系列——高景深·高精度·高兼容的全能之选

车头+4K+炮筒+同轴方案

具备±6.1mm的识别落差能力，能轻松应对徽章、卡片、玩具等凹凸表面的打印需求

车头+CIS高速310方案

2000mm/s超高速度搭配310mm大视野，单批次处理量显著提升，是高产能的理想选择

车头+8K+炮筒

0.011mm/pixel超高像素精度与0.044mm定位精度，是高端徽章、精密饰品的首选方案

CIS低速系列

• CIS-128-1200DPI：专为6090平板机高精度要求设计
• CIS-164-1200DPI：专为6090平板机产品兼容性和速度需求设计
• CIS-310-600DPI：专为A3平板机横梁尺寸设计
• CIS-420-600DPI：专为A2平板横梁尺寸设计

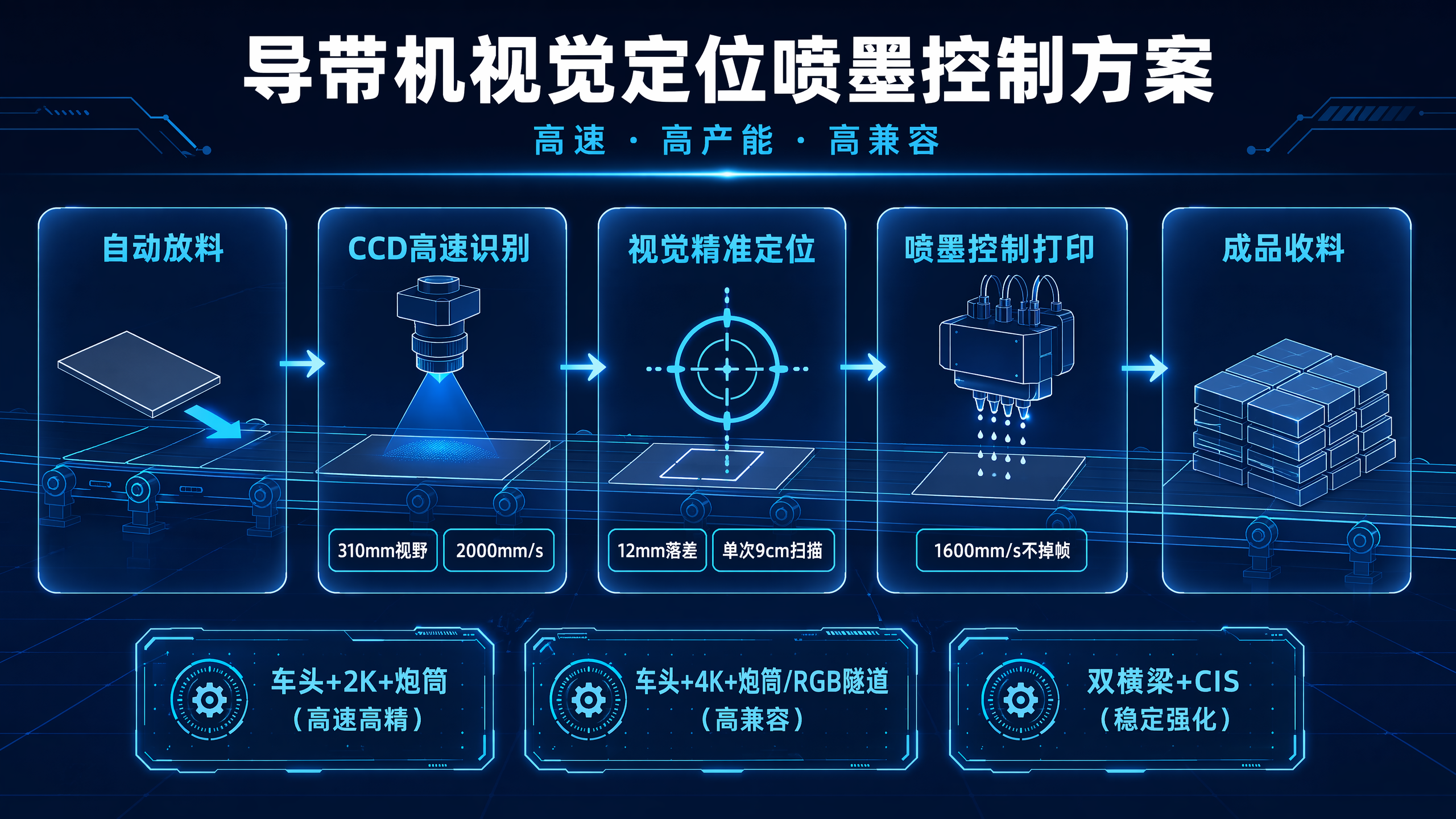

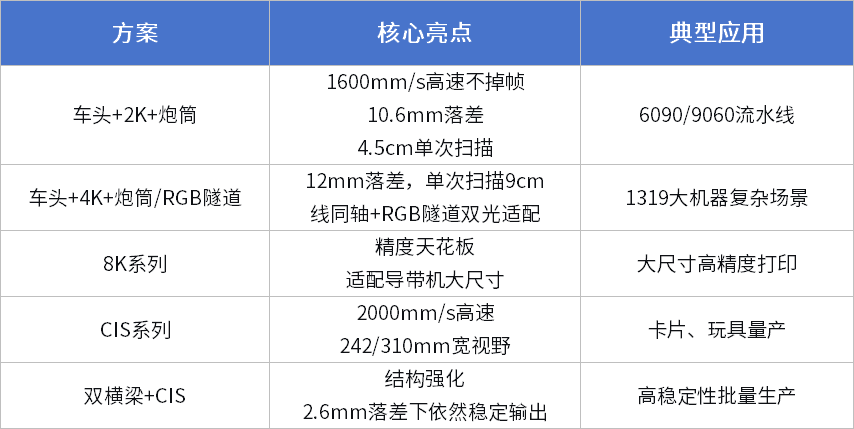

导带机系列——高速、高产能、高兼容的流水线利器

车头 + 2K + 炮筒

适配6090/9060尺寸的小机器，具备高速、高景深、高精度特点，是高性价比的优选方案

车头+4K+炮筒+同轴/RGB隧道

适配1319等大机器，拥有高精度、高景深及高兼容性，专为复杂场景设计

车头+8K+炮筒

继承平板机“超宽视野”与“精度天花板”特性，完美适配导带机大尺寸打印需求

车头+CIS242/310

2000mm/s高速配合242/310mm宽视野，单趟处理更多工件，是卡片、玩具量产的行业领先方案

双横梁+CIS242/310

结构强化设计大幅提升车头稳定性，即使在2.6mm落差场景下，依然保持高效精准输出

视觉纺织印花机系统——布料印花的精准与高效解决方案

定位精度——精准呈现、完美还原

• 支持±1mm高精度定位，图稿颜色及设计细节精准还原
• 支持最大15cm形变，减少返工率

速度产能——高速稳定、效率倍增

• 80-120m/h稳定产能，生产效率提升至少50%以上
• 系统可支持15cm以内形变范围的稳定识别

广泛兼容、灵活适配

• 90%常见面料均可适配，兼容主流印花工艺
• 宽幅循环图案打印无缝衔接，节省布料和时间

操作简单、快速上手

• 建模仅需10分钟即可稳定使用
• 无PS经验也能快速上手操作
• 异常参数直接修复，减少停机时间

高效稳定、降本增效

• i9 12代+4070ti 高性能硬件配置，精度、速度、稳定性同时兼容
• 本地终端即可操作，部署与维护成本低

专项应用方案

1.T恤机

• 480×380mm超大视野，±175mm极限落差适应，轻松应对衣物褶皱与厚度不均
• 布料形变量≤4cm时精度保持≤2mm，确保图案与T恤版型完美匹配
• 整机重量≤1KG，开箱即用，无需改造原有结构

2.光油机

• 0.08mm定位精度 + ≤0.15mm套印精度，确保光油层边缘整齐锐利
• 整机重量＜200g，50×42mm视野专注于Mark点方案，适配纸张流水线高速生产

3.图标机

• 4K+炮筒：90mm视野+1200mm/s+12mm落差——单头高效
• 8K+炮筒：135mm视野+1200mm/s+12mm落差——双头翻倍产能

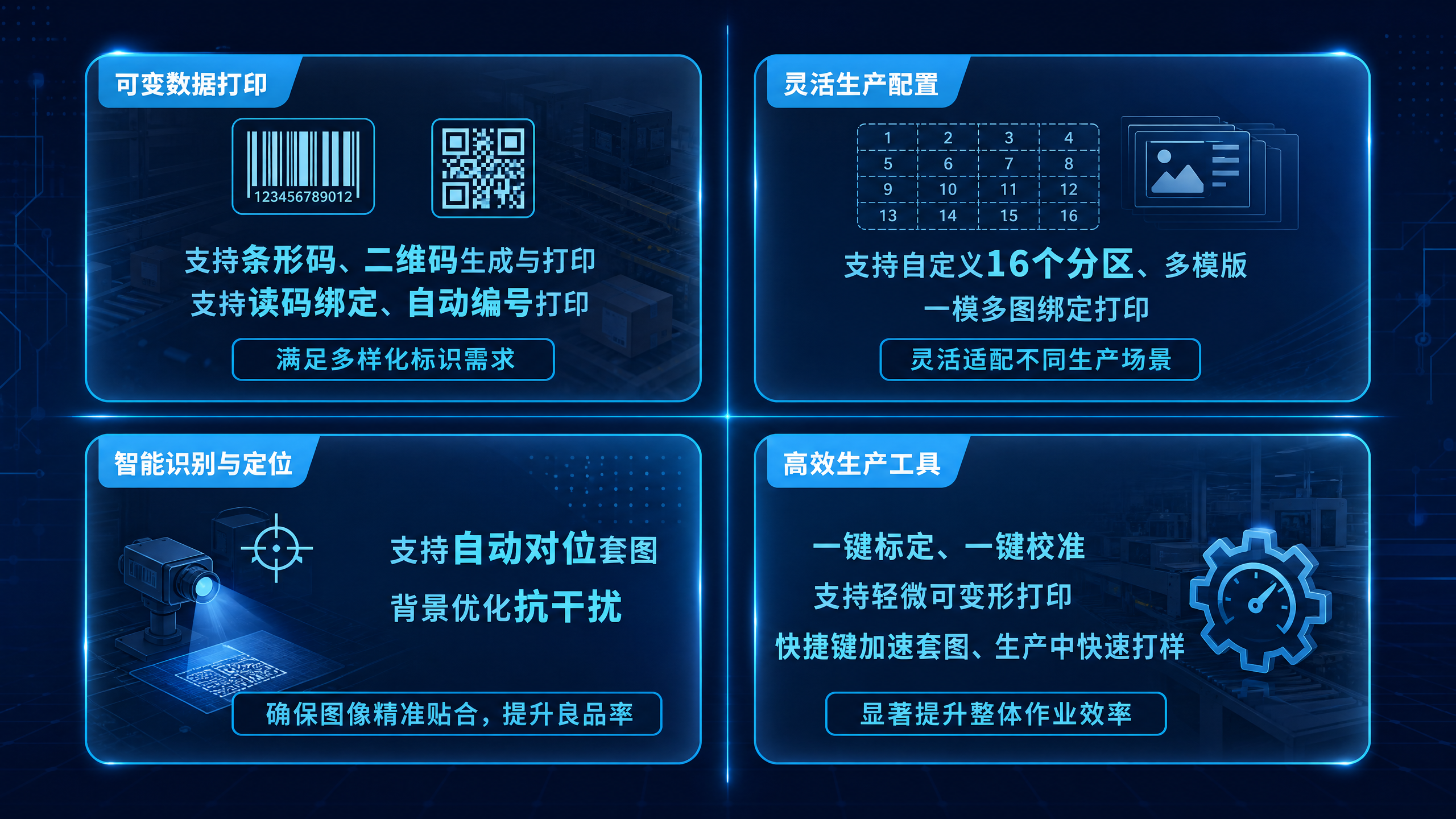

三、核心特色功能，解决产线上的“麻烦事”

汉森软件视觉方案内置了15项智能化特色功能，直接解决用户在日常生产中的高频痛点：

可变数据打印

• 支持条形码、二维码生成与打印，支持读码绑定、自动编号打印，满足多样化标识需求。

灵活生产配置

• 支持自定义16个分区、多模版、一模多图绑定打印，灵活适配不同生产场景。

智能识别与定位

• 支持自动对位套图、背景优化抗干扰，确保图像精准贴合，提升良品率。

高效生产工具

• 一键标定、一键校准、支持轻微可变形打印、快捷键加速套图、生产中快速打样，显著提升整体作业效率。

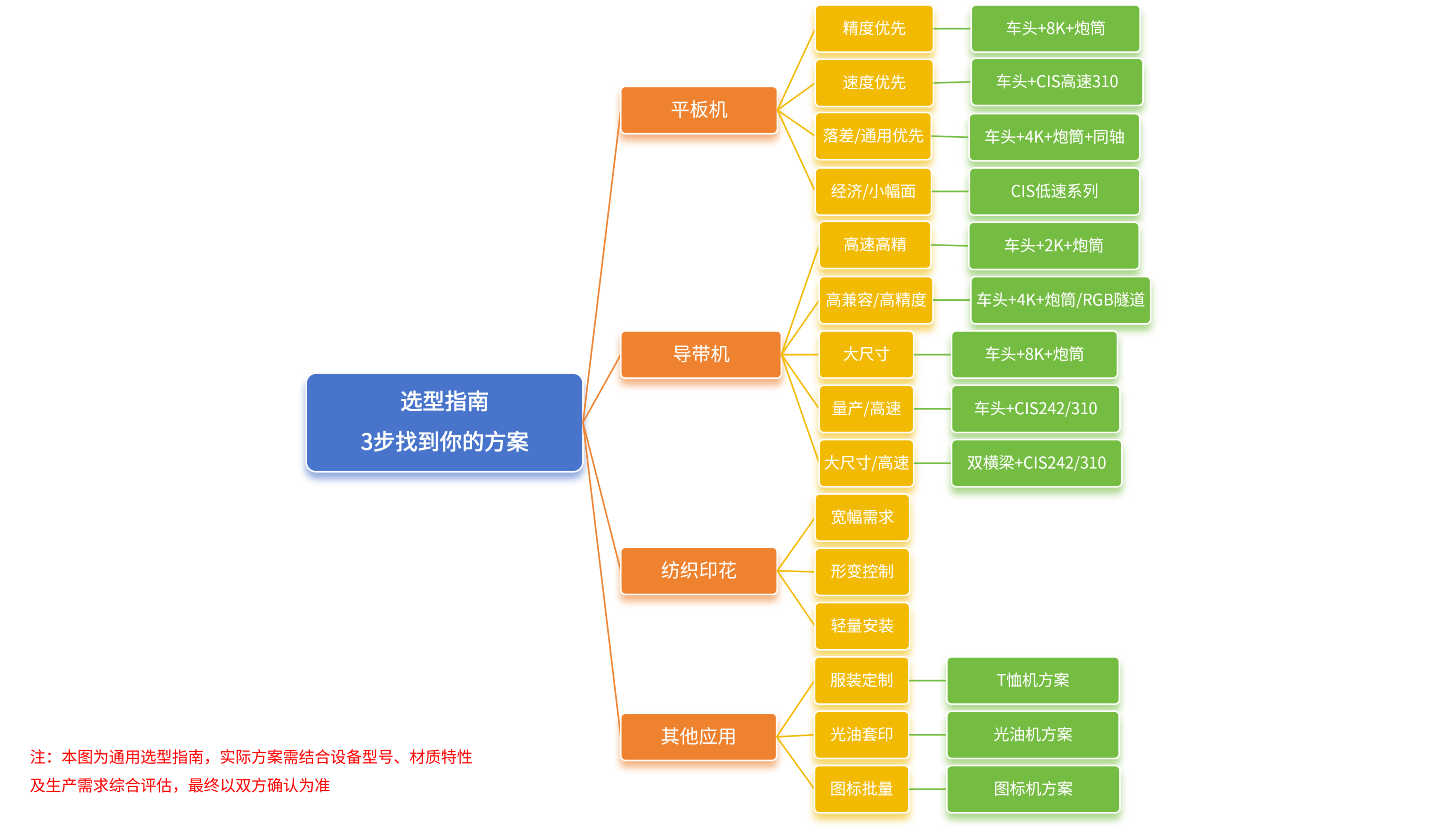

四、选型指南——3步找到你的方案

给出你的使用场景——明确你的核心诉求——选择你的解决方案

*注：本图为通用选型指南，实际方案需结合设备型号、材质特性及生产需求综合评估，最终以双方确认为准

汉森软件深耕工业数码喷墨打印控制领域20年，国家级高新技术企业、国家级专精特新重点小巨人企业。汉森软件视觉定位+喷墨控制系统整体解决方案，不是简单的“相机+软件”叠加，而是从板卡驱动、波形控制、RIP算法到视觉定位算法的全栈式深度整合。

想为你的设备匹配最合适的视觉方案？

扫描二维码，技术专家一对一沟通推荐方案！

深圳市汉森软件股份有限公司深耕工业数码喷墨打印控制领域20年，国家级高新技术企业、国家级专精特新重点小巨人企业，专注于为不同行业提供喷墨数码打印技术整体解决方案。
