在工业打印领域，精准的视觉定位直接决定品质与效率

传统视觉方案成本高昂、兼容性有限，维护调试复杂

难以适应多样化生产需求

汉森软件针对不同生产场景

推出多配置、强兼容、易维护的平板机视觉解决方案

显著提升打印精度与整体产能，实现高质量与高效率并行！

1.采用600DPI高精度CIS相机，每单像素精度0.04mm/pixel，定位精度0.12mm，成像清晰无畸变。

2.采用同轴照明方式，消除阴影和噪声干扰，适用于多种不同光学特征的产品

3.采用310mm宽视场CIS相机，一次扫描即可完成定位，支持双横梁及车头安装，适应多种运动方式。

4.支持千兆网口传输，最高行频10kHz，整体扫描速度可达0.4米/秒，兼顾精度与效率。

5.结合高精度硬件系统与图像处理算法，可满足99.5%识别率。

1.采用1200DPI高精度CIS相机，单像素精度0.02mm/pixel，定位精度0.06mm，成像清晰无畸变。

2.采用同轴照明方式，消除阴影和噪声干扰，适用于多种不同光学特征的产品

3.采用164mm视场CIS相机，一次扫描即可完成定位，支持双横梁及车头安装，适应多种运动方式，提升打印与定位效率。

4.支持千兆网口传输，最大行频10kHz，整体扫描速度可达0.2m/秒，兼顾精度与速度。

5.结合高精度硬件系统与图像处理算法，可满足99.5%识别率。

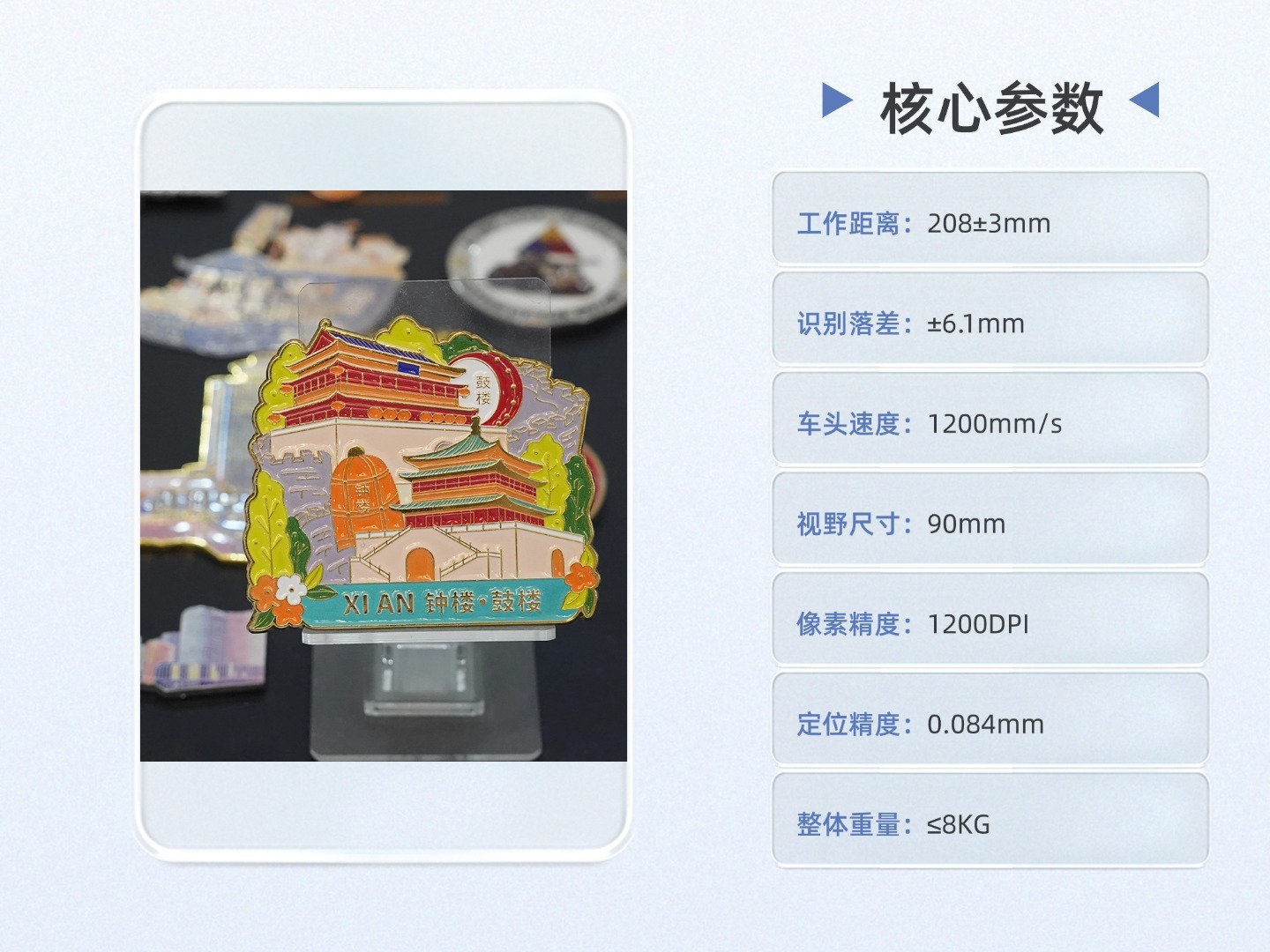

宽域适配，落差无忧

• ±6.1mm 识别落差+12mm的场景适应能力
• 轻松应对卡片、玩具等凹凸表面

微米级细节还原

• 0.021mm/pixel 像素精度+≤0.1%像方畸变
• 金属徽章纹路、饰品精细图案都能清晰呈现

机型兼容

• 5-12m长线材
• 适配不同车间布局

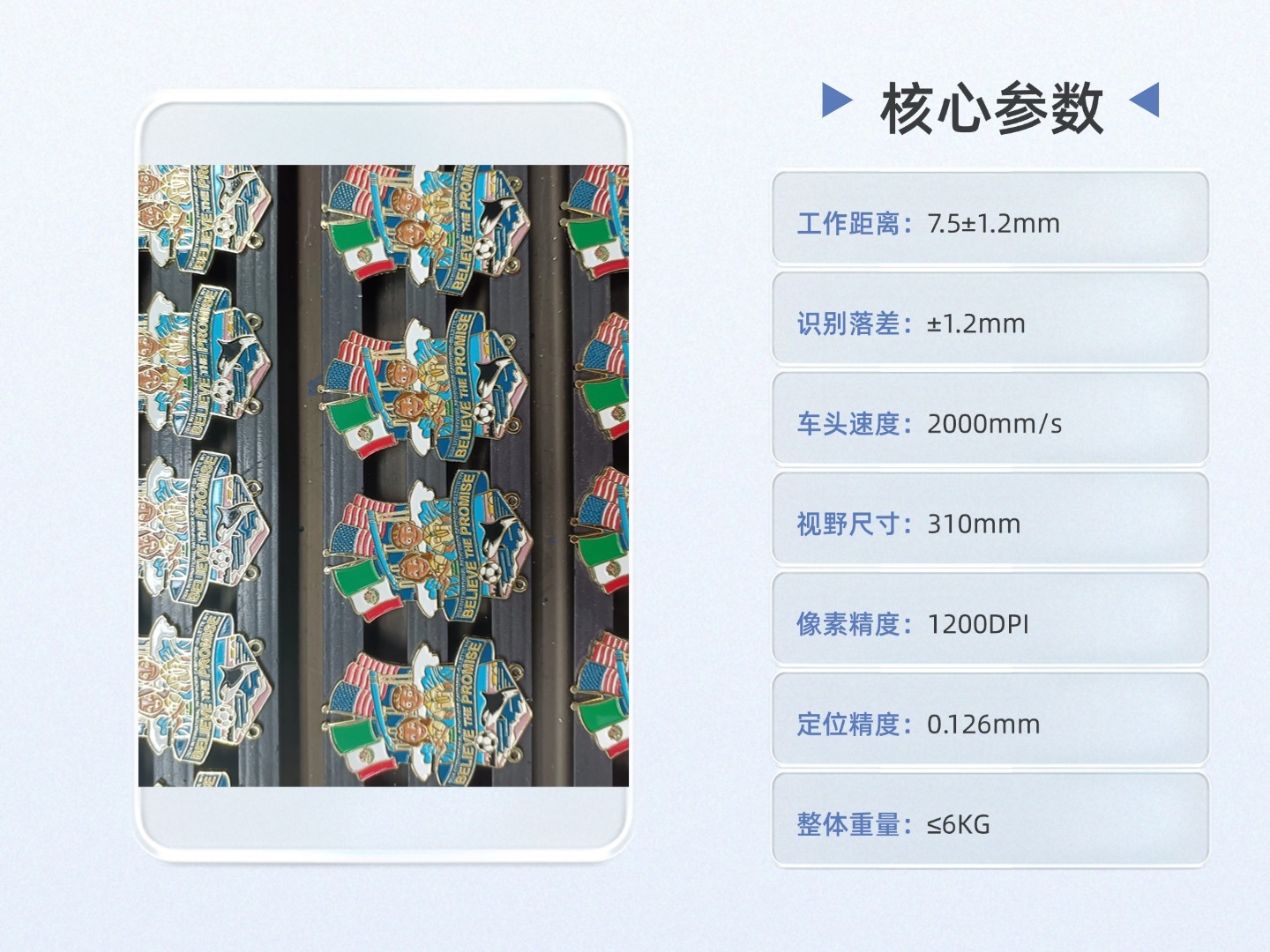

高效量产，速度领先

• 2000mm/s车头速度配合310mm大视野，4次扫描即可覆盖2513整幅台面
• 单批次处理效率提升50%以上，尤其适用于玩具、打火机等产品的批量加工

零畸变，边缘更整齐

• 像方畸变=0，定位精度0.126mm
• 确保打印内容边缘清晰、无模糊或偏移

集成化设计，安装更简便

• 一体式光源，无需额外布线
• 工作距离7.5±1.2mm

多路光源，成像更清晰

• 定制4路光源系统，大幅减弱产品高度带来的阴影干扰，提升定位精度与整体良率

机身轻巧，操作灵活

• 重量≤1kg，厚度仅48mm
• 安装调试更轻松，移动更便捷

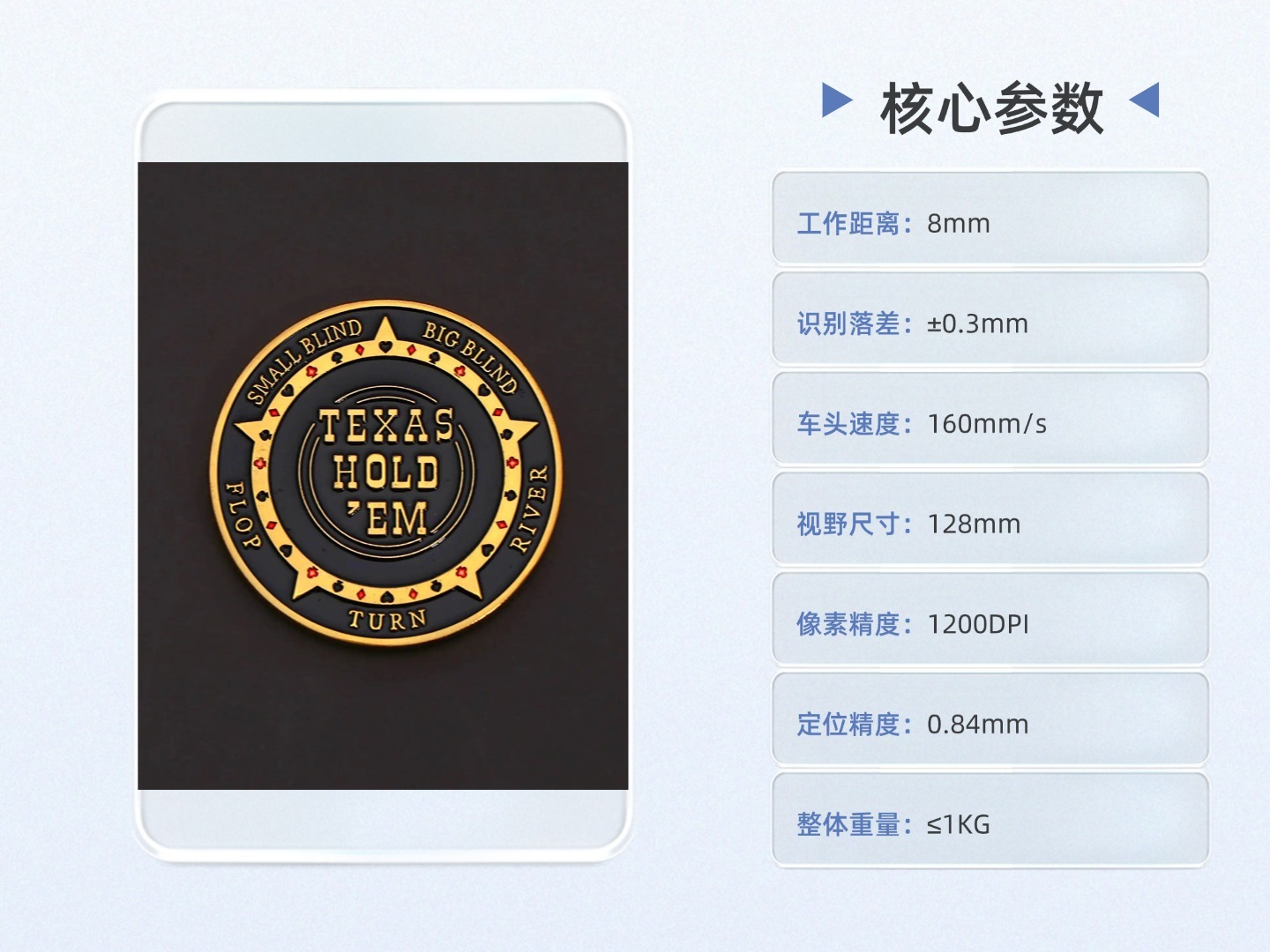

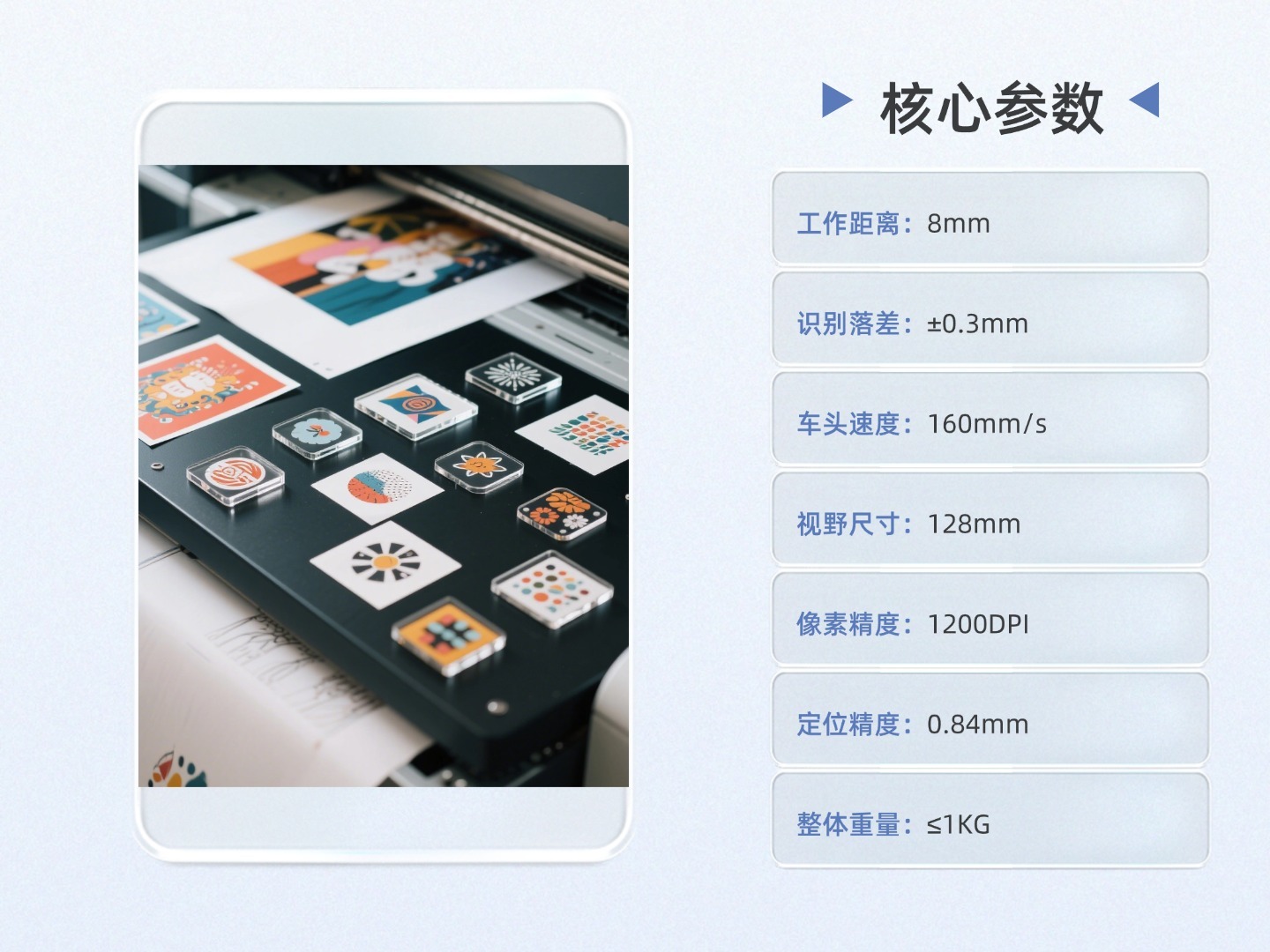

识别精细，适应性强

• 识别落差±0.3mm，像素精度0.021mm/pixel
• 支持0.6mm低落差场景

输出稳定，位置精准

• 采用先扫后印模式，有效减少误差，图案位置丝毫不差

专为A3幅面打造

• 310mm大视野,可完整覆盖A3尺寸
• 采用横梁安装方式，有效节省设备空间

轻量高效，运行稳定

• 重量≤0.3kg，运行速度110mm/s
• 低负荷设计不影响主机稳定性

通用性强，适用多类场景

• 识别落差1.5mm
• 可满足多数平面类小物件的高标准打印需求

汉森软件平板机视觉解决方案
